Presentació del producte

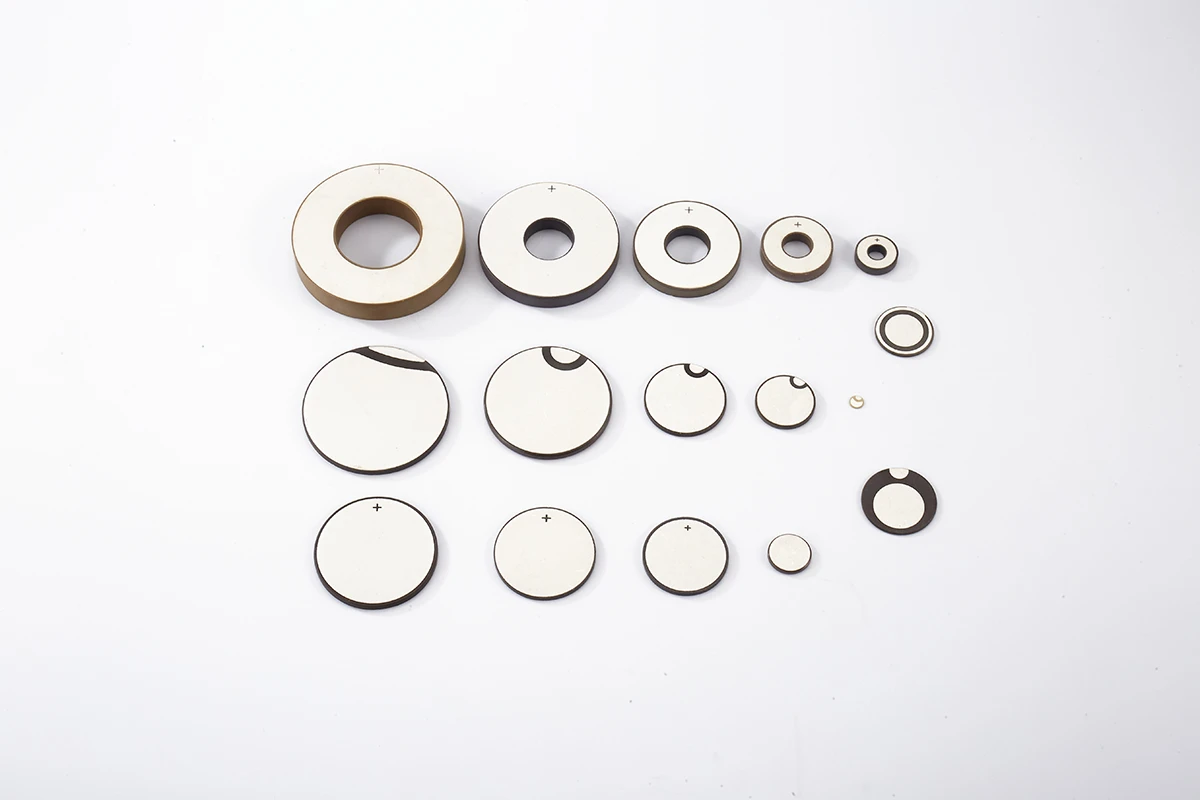

El transductor piezoceràmic per a imatges mèdiques és els components bàsics dels sistemes d'imatge d'ultrasons, convertint l'energia elèctrica en ones mecàniques d'alta-freqüència que penetren els teixits i reflecteixen la informació de diagnòstic. S'utilitzen àmpliament en ultrasons B-, imatges Doppler, imatges 3D/4D i equips de diagnòstic portàtils.
Característiques
Rendiment d'imatge d'alta-precisió
Els nostres productes utilitzen materials ceràmics piezoelèctrics PZT-5H, amb un coeficient d'acoblament electromecànic superior a 0,65. Amb la capa de concordança de longitud d'ona mecanitzada amb precisió-, l'eficiència de conversió del senyal ultrasònic es pot augmentar fins al 90% i la resolució axial pot arribar als 0,08 mm, que és un 40% més alta que la dels transductors convencionals, satisfent les necessitats de diagnòstic d'imatges mèdiques d'alta precisió.
Llarga vida útil
El nostre equip utilitza una carcassa d'aliatge de titani amb tecnologia de segellat al buit. Les proves en un entorn d'humitat del 85% mostren que la degradació del rendiment no supera el 5% després de 10 anys de funcionament continu i la vida útil és més del doble que la dels productes encapsulats amb resina epoxi normal.
Personalitzable
El transductor piezoceràmic per a imatges mèdiques admet un desenvolupament personalitzat dins del rang de freqüències d'1 a 20 MHz. El nombre d'elements de matriu es pot configurar de 64 a 512 segons la demanda. Al mateix temps, ofereix una varietat de disposicions com ara matrius anulars, lineals i convexes per adaptar-se a les necessitats d'imatge dels diferents equips mèdics.
Paràmetres del producte
|
Model |
Especificació (mm) |
Freqüència (KHz) |
Coeficient d'acoblament (Kp%) |
Capacitat estàtica (Pf) |
|
CL33-2.0Q |
Φ33 * 2 mm |
68 |
56 |
6200±15% |
|
CL40-2.5Q |
Φ40 * 2,5 mm |
56 |
56 |
6500±15% |
|
CL43-2.5Q |
Φ43 * 2,5 mm |
53 |
56 |
7000±15% |
|
CL50-2.5Q |
Φ50 * 2,5 mm |
45 |
56 |
8200±15% |
|
CL8-2.0M |
Φ8 * 2 mm |
1000 |
Major o igual a 55 |
500±15% |
|
CL8-1.0M |
Φ8 * 1 mm |
2000 |
Major o igual a 55 |
650±15% |
|
CL8-0,75M |
Φ8 * 0,75 mm |
3000 |
Major o igual a 55 |
800±15% |
|
CL10-2.0M |
Φ10 * 2 mm |
1000 |
Major o igual a 55 |
600±15% |
|
CL10-1.0M |
Φ10 * 1 mm |
2000 |
Major o igual a 55 |
800±15% |
|
CL10-0,75M |
Φ10 * 0,75 mm |
3000 |
Major o igual a 55 |
1000±15% |
Per què escollir-nos
Qualitat estable
Els nostres productes han obtingut ISO9001; BSCI; CE; GS; ETL; CB i altres certificats de qualitat.
Rica experiència
La nostra empresa té més de 20 anys d'experiència en la indústria d'ultrasons, especialitzada en el disseny i producció de generadors d'ultrasons per a diverses aplicacions.
Àmplia Àrea de Venda
Els nostres productes es venen principalment a Europa, Amèrica del Nord i Àsia oriental.
Personalitzable
Els nostres productes poden acceptar personalització OEM/ODM.
Preguntes freqüents
P: Quin paper té un transductor piezoceràmic en la imatge mèdica?
R: És el component bàsic dels sistemes d'imatge per ultrasons. Converteix els polsos elèctrics en ones sonores d'alta-freqüència que viatgen pel cos i després torna a convertir els ecos reflectits en senyals elèctrics, que s'utilitzen per construir imatges mèdiques.
P: Per què és important el rang de freqüència en els transductors d'ultrasons mèdics?
R: La freqüència de funcionament determina tant la resolució com la profunditat de penetració de la imatge d'ultrasò. Les freqüències més altes (p. ex., 7-15 MHz) proporcionen una millor resolució per als teixits poc profunds com el pit o la tiroide, mentre que les freqüències més baixes (1-5 MHz) penetren més profundament, cosa que les fa adequades per a la imatge abdominal o cardíaca.
P: Com afecta el disseny del transductor piezoceràmic a la qualitat de la imatge?
R: Les matrius de transductors (lineals, convexes o en fase) fetes d'elements piezoceràmics permeten l'enfocament dinàmic i la direcció del feix, millorant la resolució espacial i la uniformitat de la imatge. La precisió en l'alineació dels elements i la coincidència de la impedància afecta directament la claredat del senyal i la precisió del diagnòstic.
P: Es poden utilitzar transductors piezoceràmics en imatges mínimament invasives?
A: Sí. Elements piezoceràmics miniaturitzats (sovint<1 mm in size) are widely used in intravascular ultrasound (IVUS) and endoscopic ultrasound (EUS), enabling high-resolution imaging inside blood vessels or internal organs with minimal patient discomfort.
P: Quines propietats fan que els transductors piezoceràmics siguin adequats per a ús clínic?
R: Ofereixen una alta eficiència d'acoblament electromecànic, un rendiment estable en els intervals de temperatura i una forta sensibilitat del senyal. Les ceràmiques de grau-medicinals també són biocompatibles i químicament estables, la qual cosa garanteix la seguretat i la fiabilitat-a llarg termini en entorns de diagnòstic.
